| สถานที่กำเนิด: | หนิงโปจีน(แผ่นดินใหญ่) |
| ชื่อแบรนด์: | FLUIDAC or OEM |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | จีซีวี |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | ภายใน 20 วันหลังจากได้รับการชำระเงินหรือเงินมัดจำ |
| เงื่อนไขการชำระเงิน: | TT Advance/เงินฝาก 30%, 70% โดยสำเนา Bill oflading, Western Union, Paypal |
| สามารถในการผลิต: | 1,000 ชิ้นต่อเดือน |
| วัสดุตัวเครื่อง: | เหล็กกล้าคาร์บอน / เหล็กกล้าไร้สนิม | วิธีการควบคุม: | วงจรเรียงกระแสครึ่งคลื่นที่ควบคุมได้ |
|---|---|---|---|
| ความถี่(เวลา/นาที): | 3000 | แรงดันไฟฟ้า(V): | 220 |
| ชื่อสินค้า: | เครื่องป้อนแบบสั่นแม่เหล็กไฟฟ้าขนาดเล็ก | แอมพลิจูดสองเท่า (มม.): | 1.5 |
| เน้น: | เครื่องป้อนแบบสั่นด้วยแม่เหล็กไฟฟ้าขนาดเล็ก,อุปกรณ์ป้อนความแม่นยำสูง,เครื่องป้อนแม่เหล็กไฟฟ้าที่มีกำลังการผลิตสูง |
||

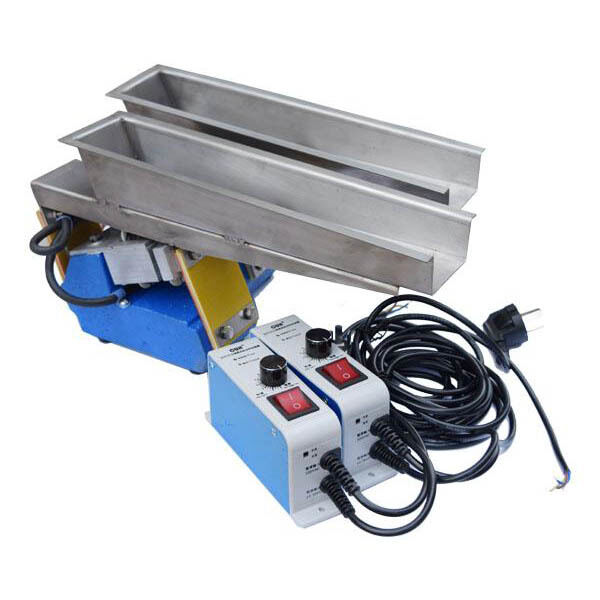

เครื่องป้อนแบบสั่นด้วยแม่เหล็กไฟฟ้าขนาดเล็ก GZV มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมต่างๆ รวมถึงอุตสาหกรรมเบา อุตสาหกรรมเคมี อุตสาหกรรมอาหาร และอื่นๆ ได้รับการออกแบบมาสำหรับการป้อนวัสดุที่เป็นผงและเม็ด ช่วยให้สามารถควบคุมแบบรวมศูนย์และควบคุมอัตโนมัติในกระบวนการผลิตได้
เครื่องป้อนแบบสั่นด้วยแม่เหล็กไฟฟ้าขนาดเล็กเป็นอุปกรณ์ป้อนชนิดใหม่ เมื่อเทียบกับอุปกรณ์ป้อนอื่นๆ มีลักษณะดังต่อไปนี้:
1) ขนาดเล็ก น้ำหนักเบา ติดตั้งง่าย และมีเสียงรบกวนต่ำ
2) ความแม่นยำและความจุในการป้อนสูง
3) การใช้พลังงานต่ำ
4) โครงสร้างเรียบง่าย พกพาสะดวก และปรับแต่งได้ง่าย
5) วัสดุในรางป้อนจะถูกลำเลียงอย่างต่อเนื่องในระหว่างกระบวนการป้อน ส่งผลให้เกิดความเสียหายต่อเครื่องป้อนน้อยลง
ส่วนประกอบหลักของเครื่องป้อนแบบสั่นด้วยแม่เหล็กไฟฟ้า GZV และ GZVK ซีรีส์:
ดังแสดงในภาพ เครื่องป้อนแบบสั่นด้วยแม่เหล็กไฟฟ้า GZV และ GZVK ซีรีส์ประกอบด้วยรางป้อน ระบบยืดหยุ่น แผ่นเหล็กอ่อน แม่เหล็กไฟฟ้า ฐานเครื่องยนต์ และสปริงหน่วง ฯลฯ
รางและแผ่นเหล็กอ่อนที่เชื่อมต่อกับรางประกอบเป็นมวล m1 ฐานเครื่องยนต์และแกนขดลวดประกอบเป็นมวล m2 M1 และ m2 เชื่อมต่อกันด้วยสปริงแผ่น และทำให้ความถี่ธรรมชาติของระบบ W และความถี่การสั่นแบบบังคับ W ปรับเข้าหากัน นั่นคือ:
Z = ω/ω₀ = 0.9 ~ 0.95
ดังนั้นระบบจึงก่อตัวเป็นระบบเรโซแนนซ์สองอนุภาค
กระแสสลับ (ac) เฟสเดียวหลังจากแหล่งจ่ายไฟแบบครึ่งคลื่นของวงจรเรียงกระแสแบบควบคุมด้วยซิลิคอนไปยังขดลวดโซลินอยด์ หลังจากที่สายไฟผ่าน จะมีแรงดันไฟฟ้าเพิ่มขึ้นที่ขดลวดในช่วงครึ่งวงจรบวก แรงแม่เหล็กไฟฟ้าแบบพัลส์จะเกิดขึ้นระหว่างแกนและแผ่นเหล็กอ่อน แกนเหล็กและแผ่นเหล็กอ่อนจะเคลื่อนที่สัมพัทธ์กัน จากนั้นระบบยืดหยุ่นจะเก็บพลังงาน ในช่วงครึ่งวงจรลบ ระบบยืดหยุ่นจะปล่อยพลังงาน และแกนเหล็กและแผ่นเหล็กอ่อนจะเคลื่อนที่ตรงกันข้าม ดังนั้นอนุภาคคู่จะสั่นแบบลูกสูบด้วยความถี่ของ AC เนื่องจากมีมุม 20 องศาระหว่างก้นรางและเกลียวแรงกระตุ้นของแม่เหล็ก ดังนั้นวัสดุจะ ต่อเนื่อง เคลื่อนที่ไปข้างหน้าเป็นรูปพาราโบลา และวัสดุจะถูกโยนขึ้นและลงใน 1/50 วินาที ดังนั้นวัสดุจึงดูเหมือนเคลื่อนที่อย่างสม่ำเสมอ
ประสิทธิภาพและพารามิเตอร์พื้นฐาน
เครื่องป้อนแบบสั่นด้วยแม่เหล็กไฟฟ้าขนาดเล็ก GZV ซีรีส์มี 5 รุ่น ขนาดรูปร่าง ประสิทธิภาพ และพารามิเตอร์พื้นฐานโดยละเอียด โปรดดูแผนภูมิและตารางต่อไปนี้
GZV1GZV2 รูปลักษณ์
ขนาดรูปลักษณ์ (มม.)
| ประเภท | B | B1 | B2 | B3 | L | L1 | L2 | L3 | H | H1 | H2 |
| 0.08 | 40 | 60 | 50 | 80 | 200 | 92 | 118 | 273 | 20 | 138 | 152 |
| 0.12 | 60 | 80 | 50 | 80 | 300 | 95 | 118 | 374 | 30 | 156 | 168 |
| 0.15 | 80 | 110 | 60 | 100 | 400 | 224 | 264 | 480 | 40 | 202 | 217 |
| 0.5 | 100 | 90 | 70 | 120 | 500 | 310 | 360 | 568 | 50 | 236 | 256 |
| 0.25 | 120 | 150 | 70 | 120 | 550 | 310 | 400 | 630 | 60 | 265 | 295 |
พารามิเตอร์ทางเทคนิคของ GZV
| ประเภท | 0.08 | 0.12 | 0.15 | 0.5 | 0.25 | |
| กำลังการผลิต (t/h) | 0.1 | 0.7 | 1 | 2 | 4 | |
| แอมพลิจูดคู่ (มม.) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| ความถี่ (ครั้ง/นาที) | 3000 | 3000 | 3000 | 3000 | 3000 | |
| กำลังไฟ (W) | 5 | 8 | 20 | 25 | 30 | |
| อุปกรณ์ควบคุม | ประเภท | GZV4XKZ- | ||||
| วิธีการควบคุม | วงจรเรียงกระแสครึ่งคลื่นที่ควบคุมได้ | |||||
| แรงดันไฟฟ้า (V) | 220 | 220 | 220 | 220 | 220 | |
| ความถี่ (Hz) | 50 | 50 | 50 | 50 | 50 | |
| กระแส (A) | 0.7 | 0.7 | 0.7 | 0.2 | 0.7 | |
| น้ำหนัก (กก.) | 4 | 7 | 12 | 18 | 27 | |
ตู้ไฟฟ้า
เครื่องป้อนแบบสั่นด้วยแม่เหล็กไฟฟ้าขนาดเล็ก GZV ซีรีส์และ GZVK ซีรีส์ มาพร้อมกับตู้ไฟฟ้า XKZV - Ⅱ และ XKZ - 5 g2 และมีสวิตช์ไฟ ปุ่มควบคุมการไหล วงจรเรียงกระแส และแอมมิเตอร์วัดกระแสที่แสดงผล และมีช่องเสียบสำหรับการควบคุมอัตโนมัติที่ด้านบนของกล่อง ตามความต้องการของผู้ใช้ ตู้ไฟฟ้าสามารถทำได้สองประเภท: แบบแขวนผนัง หรือแบบควบคุมหน้าจอเครื่องป้อนทั้งหมด
รูปร่างและขนาดของตู้ไฟฟ้า โปรดดูแผนภูมิและตารางด้านล่าง
| ประเภท | A | B | C | น้ำหนักกระแสกก.V | ความจุกระแส(V | ) |
| GZV4XKZ- | 270 | 165 | 90 | 130 | 0.7 | 0.08 |
| GZV4XKZ- | 270 | 165 | 90 | 130 | 0.7 | 0.12 |
| GZV2XKZ- | 270 | 165 | 90 | 130 | 0.7 | 0.15 |
| GZV4XKZ- | 270 | 165 | 90 | 130 | 0.7 | 0.5 |
| GZV4XKZ- | 270 | 165 | 90 | 130 | 0.7 | 0.25 |
| GZV5XKZ- | 270 | 165 | 90 | 130 | 0.7 | 1.34 |
| GZVK | XKZ-5G2 | 180 | 270 | 165 | 3 | 1.34 |
GZVK
เครื่องป้อนแบบสั่นด้วยแม่เหล็กไฟฟ้าขนาดเล็ก
